توضیحات
دربازکن کارتی غیرقابل کپی SH720D مبتنی بر rfid مایفر فرکانس 13.56Mhzو wifi است که با استفاده از کارت و تگ های غیرقابل کپی می توان درب ورودی از هر نوع قفل ( گله گاوی ، برقی ، مگنتی ، شفتی ) را کارتی کرد . SH720D دربازکن موبایلی نیز است یعنی می توان به هر یک از کاربران (ساکنین ) یک رمز منحصر به فرد داد که بتوانند از راه دور (از هرجایی) با استفاده از نرم افزار موبایل درب را باز کنند. مدیر می تواند در صورت نیاز این رمزها را غیرفعال کند.
همچنین مدیر می تواند شماره تماس کاربران را در دستگاه ثبت کند که با تماس گرفتن نیز درب باز شود
چون تگ ریدر از دستگاه جدا است و قابلیت افزایش طول تا 2 متر دارد در نتیجه می توان آن را با امنیت بسیار بالا نصب کرد. نفوذ سارق از طریق تگ ریدر مایفر غیر ممکن است.
دربازکن موبایلی و کارتی SH720D دارای قابلیت های زیر می باشد :
- مخصوص انواع درب ورودی فلزی ، چوبی ، ضد سرقت ، سرور و … انواع قفل های برقی و مگنتی با استفاده از تگ و کارت
- باز کردن هر نوع درب ورودی از راه دور
- باز کردن درب با موبایل (بدون نیاز به کارت)
- قابل بکارگیری برای هر نوع قفل برقی ، مقابل برقی ، مگنتی و شفتی
- قابل نصب روی کلیه آیفون های تصویری و صوتی
- تگ و کارت ۱۳/۵۶Mhz غیرقابل کپی ( نو کپی ) و بسیار امن
- قابلیت ضبط ترددها با نام و زمان
- دارای روز شمار معکوس ( شارژ کارت ها بر اساس روز)
- فعال و غیرفعال کردن کارت ها از راه دور
- قابلیت تعریف ۱۶۰۰ تگ و کارت rfid
- قابلیت حذف ، غیرفعال و اضافه کردن تگ ها و کارت ها با استفاده از نرم افزار موبایل بصورت مجزا بر اساس طبقه و و واحد
- رنج گسترده ولتاژ ۱۲ ولت تا ۳۴ ولت
- مصرف جریان پایین کمتر از ۲۰۰ میلی آمپر
متعلقات پک دربازکن کارتی SH720D :
- دستگاه اصلی sh720d
- تگریدر مایفر
- یک عدد تگ غیرقابل کپی مایفر
- ۲ عدد کابل پاور و آنتن
- کاتالوگ راهنما
روش نصب دربازکن کارتی SH720D : بسیار راحت و ساده : این دربازکن کارتی با ولتاژ ۱۲ تا ۳۴ ولت کار می کند و جریان بسیار کم ۱۵۰ میلی آمپر استفاده می کند (هنگام استفاده از سیمکارت تا حداکثر ۲ آمپر). سیم قرمز را به ولتاژ مثبت و سیم مشکی را به ولتاژ منفی وصل کنید تا دستگاه روشن شود. کابل سه پین را به کانکتور سه پین دستگاه وصل کنید . پایه های no ، nc و com روی قاب دستگاه مشخص شده اند. برای قفل های برقی و مقابل برقی از پایه های no و com استفاده می شود و برای قفل های بولت و مگنتی از پایه های nc و com . آنتن را در جای مناسب قرار داده بطوری که جلوی آن فلز نباشد (مصلا پشت کلیدها یا کنار دوربین یا …) و سیم های آن را به سیمهای آنتن دستگاه وصل کنید. در صورت نیاز ، طول سیم آنتن را تا ۶۰ سانتیمتر می توانید افزایش دهید. تنظیمات اولیه دربازکن کارتی SH720D : پس از روشن شدن دستگاه ، میکرو سوئیچ (W/R) روی آن را یک بار فشار دهید تا wifi دستگاه روشن شود. حال wifi گوشی را روشن کنید و در لیست WiFi ها دستگاه که با نام SH401 شروع می شود را پیدا کنید و با وارد کردن رمز به آن وصل شوید. مطابق تصویر زیر: حالا اپلیکیشن را باز کنید و روی ورود کلیک کرده و وارد اپلیکیشن شوید . اولین کار ، تعریف کارت یا تگ های مدیریت است که از این به بعد بتوانید با این تگ مدیریت ، wifi دستگاه را (بدون نیاز به فشردن میکرو سوئیچ) روشن کنید. میتوانید ۴ عدد تگ مدیریت تعریف کنید برای ۴ مدیر. صفحه اول اپلیکیشن :
صفحه اصلی و منو :
تعریف تگ یا کارت های مدیریتی :
ذخیره تگ یا کارت یا ریموت مدیریت :
از این به بعد هر شخصی که رمز wifi و نیز تگ مدیریت را داشته باشد می تواند وارد اپلیکیشن موبایل شده و عملیات مدیریتی را انجام دهد. تعریف طبقات و واحدها :
و روی هر طبقه که کلید کنید لیست واحدها را مشاهده خواهید کرد
و روی هر واحد که کلید کنید لیست تگ ها را خواهید دید. با فشردن تب «اضافه کردن تگ جدید» میتوانید ریموت ، کارت یا تگ جدید را وارد کنید. برای تعریف تگ و کارت ، آن را جلو دستگاه بگیرید. برای اضافه کردن ریموت، یکی از کلیدهای ریموت را بفشارید:
اضافه کردن کارت و تگ :
با کشیدن هر واحد به سمت راست ، می توانید آن واحد را غیرفعال کنید. رمز مهمان همان کد مربوط به هر واحد است که از طریق آن می توان از هر جایی درب را باز کرد. کشیدن به سمت راست:
کشیدن به سمت چپ :با کشیدن واحد به سمت چپ می توانید آن واحد و تگ های آن را کلاً حذف کنید:
مشاهده اطلاعات یک تگ یا کارت : روی شناسایی تگ کلیک کنید و تگ را جلوی آن بگیرید
مشاهده تردد ها : در بخش منو ، روی گزینه مشاهده ترددها کلیک کنید و لیست کاملی از ترددهای گذشته را می توانید ببینید پشتیبان گیری از تگ ها ، کارت ها و ریموت ها : با کلیک روی تب پشتیبان گیری ، دستگاه شروع به تهیه فایل پشتیبان می کند و در گوشی شما ذخیره خواهد شد . همچنین اگر به هر دلیلی حافظه دستگاه پاک شود یا بخواهید همین تگ ها و کارت ها را به دستگاه دیگری (آسانسور ، پارکینگ ، درب ورودی ) انتقال دهید بدون نیاز به تعریف مجدد آنها :

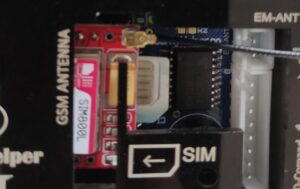

تنظیمات سیمکارت : برای راه اندازی سیمکارت قبل از وصل تغذیه، سیمکارت را داخل دستگاه قرار دهید (به جهت آن دقت کنید) پس از وصل تغذیه دستگاه، ۱۵ بوق متوالی خواهید شنید و پس از آن سیمکارت شناسایی شده و LED روی آن هر ۳ ثانیه یک چشمک خواهد زد و آماده به کار است. فقط کافی است که در تنظیمات هر واحد رمز مهمان را یک عدد ۴ تا ۶ رقمی درج کنید و آن را در اختیار آن واحد قرار دهید.
چون این اپلیکیشن یک نرم افزار جنرال برای سیستم های کنترل تردد تولید شده توسط همیار امنیت است ، سایر تنظیمات نیز دارد که برای سیستم کنترل تردد آسانسور و پارکینگ کاربرد دارد. مثلا یک طبقه یا چند طبقه یا همه طبقات را می توانید آزاد و بدون کارت کنید ، می توانید تعیین کنید که هر واحد به کدام طبقات دسترسی داشته باشد ، رمز مهمان تنظیم کنید و … دربازکن کارتی و ریموتی SH720D با دستگاه های کنترل تردد آسانسور SH720 همیار امنیت سازگار است . یعنی همه دارای یک اپلیکیشن هستند و فایل پشتیبان تهیه شده از هر یک را می توان به راحتی به سایر دستگاه ها انتقال داد که در نتیجه در زمان و عملیات مدیریتی صرفه جویی می شود سیم کشی و نصب SH720D (توضیحات کامل) مشابه SH401D : روی آیفون (هر نوع قفل برقی): قفل مگنتی و شفتی:
روش نصب روی قفل مقابل برقی (ایرانی و خارجی):
سیم GND را مستقیم به یکی از ترمینال های قفل مقابل برقی ببندید. همچنین GND را به سیم مشکی کانکتور تغذیه (کانکتور ۲ پین) دستگاه وصل کنید. سیم 12+ را به سیم قرمز کانکتور تغذیه (کانکتور ۲ پین) دستگاه وصل کرده و به no کانکتور ۳ سیمه پل دهید. سیم com را به ترمینال دیگر قفل مقابل برقی وصل کنید.
از آداپتور مرغوب ۲ آمپر استفاده کنید.
