توضیحات

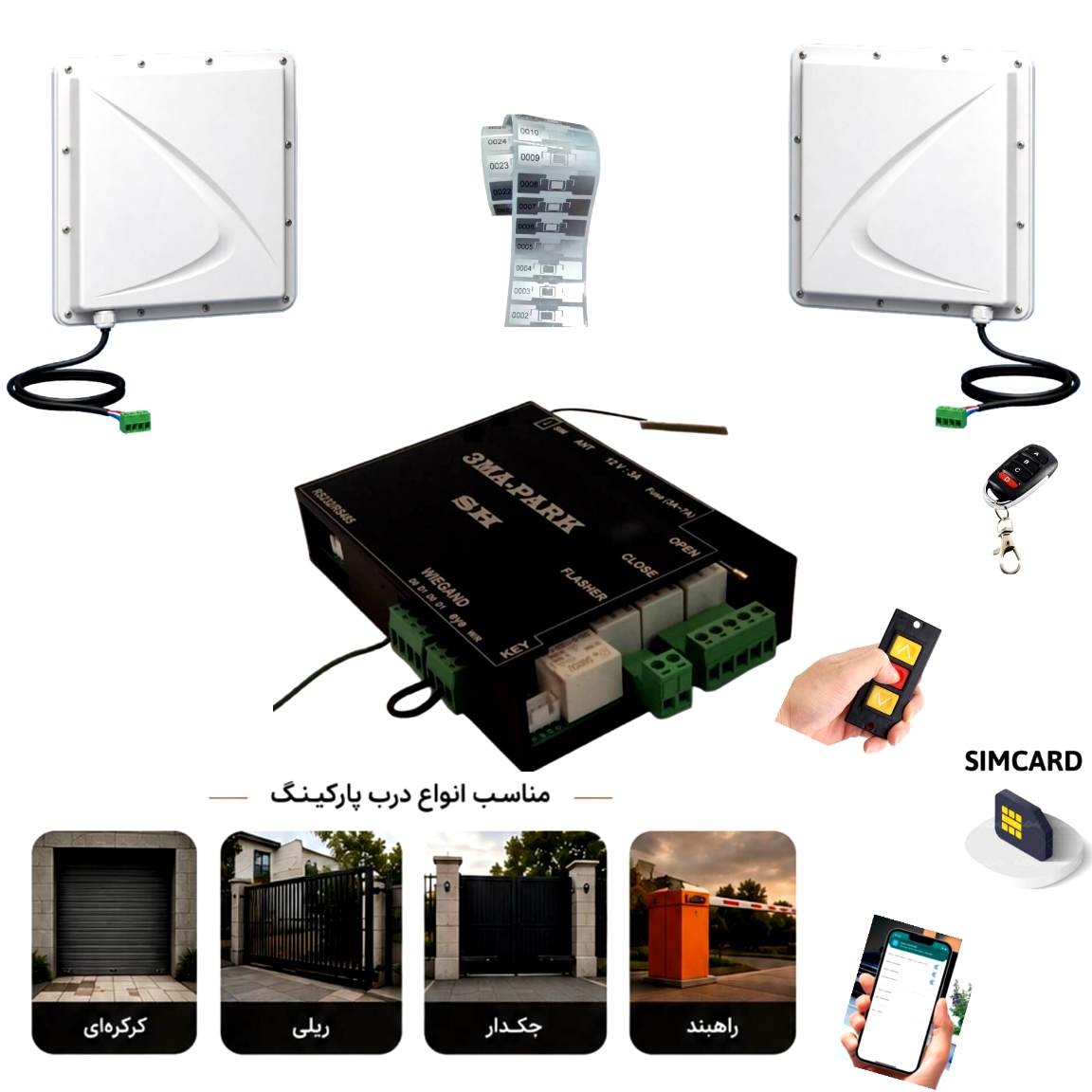

سیستم 3MA-PARK یک راهکار پیشرفته و یکپارچه برای شناسایی خودرو، کنترل درب و مدیریت ورود و خروج در انواع پارکینگها است. این سیستم با استفاده از فناوری RFID برد بلند UHF، خودروهای مجاز را پیش از رسیدن به درب یا راهبند شناسایی کرده و امکان ورود سریع و بدون نیاز به توقف راننده را فراهم میکند.
3MA-PARK فقط یک دستگاه تگخوان پارکینگ نیست؛ بلکه مجموعهای کامل از آنتن UHF، ریموت کنترل، ارتباط WiFi، سیمکارت، ورودیهای ایمنی، خروجیهای کنترلی و نرمافزارهای اختصاصی موبایل و ویندوز را در اختیار مدیر ساختمان یا اپراتور قرار میدهد.
این دستگاه برای انواع دربهای کرکرهای، ریلی، جکدار لولایی، راهبند و گیت کنترل تردد قابل استفاده بوده و با موتورهای توبلار، ساید، بازویی و بسیاری از تابلوهای فرمان پارکینگ سازگار است.
عملکرد سیستم لیبل خوان پارکینگ 3MA-PARK
تگ RFID برد بلند روی شیشه خودرو نصب میشود. هنگامی که خودرو به محدوده آنتن نزدیک میشود، شناسه تگ توسط آنتن UHF خوانده شده و برای دستگاه مرکزی ارسال میگردد. اگر تگ در فهرست کاربران مجاز قرار داشته باشد، دستگاه فرمان باز شدن درب یا راهبند را صادر میکند.
این فرآیند بدون پایین آوردن شیشه، فشردن ریموت یا توقف طولانی خودرو انجام میشود. همچنین نام کاربر، شناسه تگ و زمان تردد در حافظه دستگاه ثبت شده و از طریق نرمافزار قابل مشاهده و گزارشگیری است.
آنتن UHF برد بلند و شناسایی خودرو
سیستم 3MA-PARK از دو پورت مستقل ویگند برای اتصال دو ریدر یا آنتن UHF پشتیبانی میکند. بنابراین میتوان یک آنتن را برای مسیر ورود و آنتن دوم را برای مسیر خروج در نظر گرفت یا دو مسیر مجزا را بهصورت همزمان مدیریت کرد.
- برد قابل انتخاب از حدود ۵ تا ۱۲ متر متناسب با مدل آنتن
- امکان استفاده از تگ برچسبی مخصوص شیشه خودرو
- امکان استفاده از کارت RFID برد بلند
- شناسایی خودرو بدون تماس مستقیم با ریدر
- مناسب برای مسیرهای پرتردد و ورودیهای سازمانی
- پشتیبانی از دو آنتن مستقل برای ورود و خروج
برد نهایی شناسایی به مدل آنتن، کیفیت تگ، محل نصب، زاویه آنتن، شرایط محیطی و وجود موانع فلزی در محل پروژه بستگی دارد. به همین دلیل بررسی محل نصب پیش از انتخاب آنتن توصیه میشود.
روشهای کنترل و دسترسی در 3MA-PARK
یکی از مزیتهای مهم 3MA-PARK، محدود نبودن آن به یک روش شناسایی است. مدیر پروژه میتواند متناسب با نیاز ساختمان، چند روش دسترسی را بهصورت همزمان فعال کند.
- شناسایی خودرو با تگ RFID برد بلند UHF
- کنترل با ریموتهای ۳۱۵ یا ۴۳۳ مگاهرتز
- باز و بسته کردن درب با نرمافزار موبایل از طریق WiFi
- کنترل از راه دور از طریق سیمکارت
- تعریف دسترسی موقت یا کد مهمان در مدل مجهز به GSM
- کنترل مستقیم توسط نرمافزار ویندوز اتاق نگهبانی
- فرمان از کلیدها و ورودیهای دستی تابلو
مدیریت کاربران، تگها و ریموتها
در سیستمهای ریموتی معمولی، تشخیص مالک هر ریموت و حذف یک کاربر مشخص دشوار است. در 3MA-PARK هر تگ، ریموت یا کاربر با نام اختصاصی ثبت میشود و مدیر میتواند دسترسی هر شخص را بهصورت مستقل مدیریت کند.
- تعریف کاربر با نام اختصاصی
- ثبت تگ UHF برای هر خودرو
- ثبت و نامگذاری ریموتها
- حذف هر تگ یا ریموت بهصورت مجزا
- فعال یا غیرفعال کردن موقت کاربران
- جلوگیری از نیاز به حذف کلی حافظه دستگاه
- پشتیبانگیری از اطلاعات کاربران
- بازیابی اطلاعات در صورت تعویض یا تنظیم مجدد دستگاه
نرمافزار موبایل 3MA-PARK
نرمافزار اندروید همیار امنیت برای مدیریت روزمره دستگاه طراحی شده است و بسیاری از تنظیمات را بدون نیاز به کامپیوتر در اختیار مدیر ساختمان یا مسئول فنی قرار میدهد.
- تعریف و حذف کاربران
- ثبت، حذف و نامگذاری تگهای UHF
- مدیریت ریموتهای پارکینگ
- فعال یا غیرفعال کردن کاربران
- باز و بسته کردن درب از طریق WiFi
- تنظیم زمان عملکرد خروجیها
- فعال یا غیرفعال کردن حالت اتوماتیک
- تنظیم عملکرد فلاشر و تجهیزات جانبی
- مدیریت ورودی اعلان حریق
- تهیه نسخه پشتیبان و بازیابی اطلاعات
نرمافزار موبایل محصولات همیار امنیت بهصورت یکپارچه طراحی شده است و علاوه بر پارکینگ، در پروژههای کنترل آسانسور، ورودی ساختمان و مدیریت دسترسی واحدها نیز قابل استفاده است.
نرمافزار ویندوز اتاق نگهبانی
برای مجتمعهای بزرگ، کارخانهها، مراکز اداری و پروژههایی که نیاز به نظارت لحظهای دارند، نرمافزار ویندوز اتاق نگهبانی امکان مشاهده و کنترل حرفهای تردد خودروها را فراهم میکند.
- نمایش لحظهای ورود و خروج خودروها
- نمایش نام و شناسه کاربر هنگام تردد
- ثبت کامل سوابق ورود و خروج
- جستجو در گزارشهای تردد
- گزارشگیری روزانه، ماهانه و دورهای
- آمارگیری از تعداد ترددها
- کنترل مستقیم باز، توقف و بسته شدن درب
- مدیریت ورود و خروج از اتاق نگهبانی
- مناسب برای پروژههای پرتردد و چندورودی
فرمانهای کنترلی درب پارکینگ
3MA-PARK دارای خروجیهای رلهای مستقل برای کنترل مستقیم یا واسط انواع درب و تجهیزات پارکینگ است. نحوه اتصال و برنامهریزی خروجیها متناسب با نوع موتور و تابلو فرمان پروژه انجام میشود.
- UP: فرمان باز شدن درب
- STOP: توقف حرکت موتور
- DOWN: فرمان بسته شدن درب
- FLASHER: خروجی فلاشر یا چراغ هشدار
- AUX: خروجی تجهیزات جانبی مانند روشنایی یا قفل
حالت اتوماتیک و دستی
حالت اتوماتیک
در حالت اتوماتیک، پس از شناسایی تگ مجاز، درب باز میشود و سیستم با توجه به زمان تنظیمشده و وضعیت سنسور ایمنی، فرمان بسته شدن را صادر میکند. در صورت قرار گرفتن خودرو یا مانع در مسیر چشمی، بسته شدن درب متوقف یا به تعویق میافتد.
- باز شدن خودکار پس از شناسایی خودرو
- بسته شدن زمانبندیشده
- کنترل وضعیت چشمی ایمنی
- جلوگیری از بسته شدن در حضور مانع
- قابلیت فعال یا غیرفعالسازی از نرمافزار
حالت دستی
در حالت دستی، باز، توقف و بسته شدن درب توسط کاربر، نگهبان یا اپراتور انجام میشود. فرمان میتواند از طریق ریموت، موبایل، رایانه یا کلید دستی صادر شود.
چشمی و سنسور ایمنی
ورودی چشمی برای تشخیص خودرو، شخص یا مانع در مسیر درب در نظر گرفته شده است. استفاده صحیح از این ورودی، از بسته شدن ناخواسته درب هنگام عبور خودرو جلوگیری کرده و ایمنی پارکینگ را افزایش میدهد.
اتصال به سیستم اعلان حریق
3MA-PARK دارای ورودی مخصوص اعلان حریق است. در صورت دریافت هشدار از سیستم حریق، دستگاه میتواند مطابق تنظیمات پروژه، درب یا راهبند را باز کند تا مسیر خروج خودروها و نیروهای امدادی مسدود نماند.
منطق عملکرد ورودی حریق، مدت فعال بودن خروجی و نحوه بازگشت سیستم به حالت عادی از طریق تنظیمات دستگاه قابل مدیریت است.
خروجی فلاشر و تجهیزات جانبی
خروجی فلاشر میتواند هنگام باز یا بسته شدن درب، چراغ هشدار را فعال کند. همچنین یکی از خروجیهای دستگاه را میتوان متناسب با نیاز پروژه برای روشنایی پارکینگ، قفل، آژیر یا سایر تجهیزات جانبی تعریف کرد.
مشخصات فنی دستگاه 3MA-PARK
- ولتاژ ورودی: ۱۲ ولت DC
- حداکثر جریان مصرفی: کمتر از ۳ آمپر همراه آنتنهای UHF
- برد آنتن UHF: حدود ۵ تا ۱۲ متر متناسب با مدل و شرایط نصب
- تعداد پورت ویگند: دو پورت مستقل برای دو ریدر برد بلند
- درگاههای ارتباطی: RS232، RS485، WiFi و GSM
- فرکانس ریموت: ۳۱۵ یا ۴۳۳ مگاهرتز متناسب با مدل
- خروجیهای کنترلی: پنج خروجی رله فولکانال
- ورودی چشمی: دارد
- ورودی اعلان حریق: دارد
- خروجی فلاشر: دارد
- ورودی و خروجی ریموت کنترل: دارد
- کانکتور آنتن GSM: نوع SMA
- ورودی تغذیه: کانکتور استاندارد دو پین آداپتوری
- ابعاد برد دستگاه: حدود ۱۴ × ۱۰ سانتیمتر
سازگاری با انواع درب و موتور پارکینگ
- کرکره برقی با موتور توبلار
- کرکره برقی با موتور ساید
- درب ریلی و کشویی
- جک پارکینگ بازویی و لولایی
- راهبندهای بازویی
- گیتهای کنترل تردد خودرو
- تابلو فرمانهای دارای ورودی کلید یا رله
روش سیمبندی و تنظیم دستگاه باید متناسب با ساختار تابلو فرمان، ولتاژ ورودیها و نوع عملکرد موتور انتخاب شود. در برخی پروژهها خروجیهای دستگاه مستقیماً به ورودی فرمان تابلو متصل میشوند و در برخی موارد استفاده از رله یا مدار واسط ضروری است.
مزیتهای خرید سیستم 3MA-PARK
- شناسایی خودرو بدون نیاز به توقف مقابل درب
- امکان استفاده همزمان از UHF، ریموت، WiFi و سیمکارت
- مدیریت هر کاربر، تگ و ریموت با نام اختصاصی
- حذف یا غیرفعالسازی سریع کاربران غیرمجاز
- ثبت سوابق ورود و خروج خودروها
- مدیریت بدون نیاز به مراجعه به برد دستگاه
- نرمافزار اختصاصی موبایل و ویندوز
- پشتیبانی از ورودی و خروجی پارکینگ با دو آنتن
- اتصال چشمی، فلاشر و اعلان حریق
- سازگاری با انواع درب، راهبند و موتور پارکینگ
- قابلیت توسعه برای پروژههای سفارشی
- تولید، گارانتی و خدمات پس از فروش همیار امنیت
3MA-PARK مناسب چه مکانهایی است؟
- مجتمعهای مسکونی و برجها
- ساختمانهای اداری و شرکتها
- مراکز تجاری و فروشگاههای بزرگ
- کارخانهها و شهرکهای صنعتی
- بیمارستانها و مراکز درمانی
- دانشگاهها و مراکز آموزشی
- پارکینگهای سازمانی و اختصاصی
- انبارها و مراکز لجستیکی
- راهبندها و گیتهای ورودی خودرو
- پروژههای دارای اتاق نگهبانی
نرمافزار، کاتالوگ و آموزش 3MA-PARK
برای دریافت نسخه نرمافزار موبایل، نرمافزار ویندوز، کاتالوگ و فایلهای آموزشی دستگاه، به بخش کاتالوگ و نرمافزار همیار امنیت مراجعه کنید.
مشاهده بخش نرمافزار و کاتالوگ همیار امنیت
مشاهده نمونه پروژههای اجراشده
برای مشاهده تصاویر نصب، راهاندازی آنتنهای UHF، راهبند، کرکره برقی و پروژههای اجرایی 3MA-PARK، صفحه اینستاگرام همیار امنیت را مشاهده کنید.
