توضیحات
3MA VisionPark یک سیستم هوشمند برای تشخیص پلاک خودرو و مدیریت ورود و خروج پارکینگ است که برای استفاده در مجتمعهای مسکونی، اداری، تجاری، کارخانهها، سازمانها و پارکینگهای خصوصی طراحی شده است.
در این سیستم، تصویر خودرو توسط دوربین IP دریافت شده و نرمافزار 3MA VisionPark با استفاده از پردازش تصویر و OCR، محل پلاک را شناسایی و شماره پلاک را استخراج میکند. پلاک شناساییشده سپس میتواند با اطلاعات خودروهای ثبتشده در سیستم کنترل تردد تطبیق داده شود و اطلاعات لازم از طریق ارتباط با کنترلر 3MA-PARK مبادله شود.
یکی از ویژگیهای مهم 3MA VisionPark، امکان ترکیب پلاکخوان با سیستم UHF است. به این ترتیب در یک پروژه میتوان از پلاک خودرو و تگ یا لیبل UHF بهعنوان دو روش شناسایی خودرو استفاده کرد.
3MA VisionPark چگونه کار میکند؟
ساختار سیستم از چند بخش اصلی تشکیل شده است:
دوربین IP → شبکه → نرمافزار 3MA VisionPark → تشخیص پلاک → ارتباط با کنترلر 3MA-PARK → کنترل تجهیزات ورودی
هنگامی که خودرو به ورودی یا خروجی پارکینگ نزدیک میشود، تصویر آن توسط دوربین دریافت میشود.
نرمافزار ابتدا محدوده احتمالی پلاک را در تصویر تشخیص میدهد و سپس تصویر پلاک برای OCR آماده میشود. نتیجه پردازش به شماره پلاک قابل استفاده توسط سیستم کنترل تردد تبدیل شده و در نرمافزار نمایش داده میشود.
در نسخه دو دوربینه، یک دوربین برای ورود و دوربین دوم برای خروج در نظر گرفته میشود تا جهت تردد نیز همراه با پلاک مشخص باشد.
پلاکخوان دو دوربینه برای ورود و خروج
3MA VisionPark برای پارکینگهایی طراحی شده که ورودی و خروجی مستقل دارند.
در این ساختار:
دوربین شماره 1 → مسیر ورود
دوربین شماره 2 → مسیر خروج
هر دوربین دارای IP و تنظیمات ارتباطی مستقل است و تصویر آن از طریق شبکه به کامپیوتر 3MA VisionPark منتقل میشود.
این معماری باعث میشود سیستم علاوه بر تشخیص شماره پلاک، بتواند مشخص کند خودرو در حال ورود به پارکینگ است یا خروج از پارکینگ.
در نتیجه گزارشهای تردد نیز میتوانند بر اساس جهت حرکت خودرو ثبت و مدیریت شوند.
اتصال دوربینها از طریق شبکه و PoE
برای ارتباط دوربینها با کامپیوتر نیازی به اتصال USB یا کارت کپچر وجود ندارد.
دوربینهای IP از طریق کابل شبکه به سوئیچ PoE متصل میشوند و کامپیوتر نیز به همان شبکه متصل خواهد شد.
ساختار پیشنهادی:
دوربین ورود → کابل CAT6 → سوئیچ PoE
دوربین خروج → کابل CAT6 → سوئیچ PoE
سوئیچ PoE → کابل شبکه → کامپیوتر 3MA VisionPark
به این ترتیب یک کابل شبکه برای هر دوربین میتواند هم ارتباط شبکه و هم تغذیه PoE را فراهم کند.
نمایش زنده تصویر دوربین
در نرمافزار 3MA VisionPark امکان دریافت تصویر زنده دوربین IP از طریق RTSP در نظر گرفته شده است.
اپراتور میتواند هنگام کار سیستم، تصویر دوربین و نتیجه پردازش پلاک را در محیط نرمافزار مشاهده کند.
ارتباط دوربین شامل تنظیمات جداگانه برای:
- آدرس RTSP
- نام کاربری دوربین
- رمز عبور دوربین
است و رمز عبور در محیط تنظیمات بهصورت مخفی نمایش داده میشود.
این ساختار باعث میشود اطلاعات ورود دوربین از آدرس RTSP قابل مشاهده در رابط کاربری جدا باشد.
تشخیص خودکار محل پلاک
3MA VisionPark تنها یک OCR ساده روی کل تصویر اجرا نمیکند.
در ابتدا محل پلاک خودرو در تصویر شناسایی میشود و سپس قسمت مربوط به پلاک برای مرحله بعدی پردازش استخراج میشود.
این روش باعث میشود OCR بهجای پردازش بیهدف تمام تصویر، روی محدودهای که بهعنوان پلاک تشخیص داده شده تمرکز کند.
OCR پلاک فارسی
پس از شناسایی محل پلاک، تصویر استخراجشده وارد بخش تشخیص کاراکتر پلاک میشود.
نرمافزار برای پردازش پلاکهای ایران طراحی شده و نتیجه تشخیص را به فرم قابل استفاده در سیستم تبدیل میکند.
در کنار نمایش پلاک برای کاربر، یک ساختار استانداردشده نیز برای ارتباط با کنترلر مورد استفاده قرار میگیرد تا پلاک بتواند مانند یک شناسه خودرو در سیستم کنترل تردد پردازش شود.
پردازش OCR بهصورت Local و بدون وابستگی دائمی به اینترنت
مدل OCR مورد استفاده توسط نرمافزار میتواند بهصورت محلی روی کامپیوتر 3MA VisionPark نگهداری و اجرا شود.
پس از نصب مدل موردنیاز، پردازش اصلی پلاک روی سیستم محلی انجام میشود و برای هر بار شناسایی پلاک نیازی به ارسال تصویر به سرویس OCR اینترنتی وجود ندارد.
این ویژگی برای پارکینگ اهمیت زیادی دارد؛ زیرا عملکرد سیستم کنترل تردد نباید برای هر تردد وابسته به اتصال اینترنت باشد.
تعیین محدوده تشخیص پلاک ROI
در محیط واقعی پارکینگ معمولاً نیازی نیست تمام تصویر دوربین پردازش شود.
برای همین در 3MA VisionPark امکان تعریف ROI یا محدوده موردنظر برای تشخیص در نظر گرفته شده است.
با تعیین محدوده مناسب میتوان تمرکز پردازش را روی قسمتی از تصویر قرار داد که خودرو و پلاک معمولاً از آن عبور میکنند.
این قابلیت بهخصوص در محیطهایی که تابلو، خودروهای پارکشده یا اشیای متعدد در تصویر وجود دارند کاربردی است.
تنظیم Confidence تشخیص
در نرمافزار امکان تنظیم سطح Confidence برای تشخیص وجود دارد.
این پارامتر مشخص میکند نتیجه تشخیص با چه میزان اطمینانی برای ادامه پردازش پذیرفته شود.
امکان تغییر این مقدار باعث میشود هنگام نصب و راهاندازی، تنظیمات سیستم متناسب با زاویه دوربین، فاصله خودرو و شرایط واقعی محل انجام شود.
تنظیم ابعاد پردازش تصویر
پارامتر Image Size نیز در نرمافزار قابل تنظیم است.
به این ترتیب میتوان بین سرعت پردازش و جزئیات موردنیاز برای تشخیص، تنظیم مناسب پروژه را انتخاب کرد.
این قابلیت بهخصوص زمانی اهمیت پیدا میکند که نرمافزار روی کامپیوترها یا Mini PCهای مختلف با قدرت پردازشی متفاوت نصب شود.
کنترل فاصله زمانی پردازش فریمها
در یک استریم ویدئویی لازم نیست الزاماً تمام فریمهای دریافتشده وارد پردازش سنگین تشخیص پلاک شوند.
3MA VisionPark امکان تعیین پردازش هر N فریم را فراهم میکند.
این قابلیت میتواند بار پردازشی سیستم را کاهش دهد و امکان تنظیم عملکرد نرمافزار متناسب با سختافزار کامپیوتر را فراهم کند.
Voting برای افزایش اطمینان از نتیجه پلاک
تشخیص پلاک در یک فریم بهتنهایی همیشه بهترین معیار تصمیمگیری نیست.
حرکت خودرو، نور، انعکاس روی پلاک و زاویه تصویر ممکن است باعث شود نتیجه OCR در فریمهای مختلف کمی متفاوت باشد.
به همین دلیل در نرمافزار پارامترهای Voting Window و Minimum Votes در نظر گرفته شدهاند.
سیستم میتواند نتایج چند تشخیص را بررسی کند و زمانی پلاک را بهعنوان نتیجه تأییدشده در نظر بگیرد که شرایط تعیینشده برای رأیگیری برقرار شده باشد.
این قابلیت برای کاهش تصمیمگیری بر اساس یک تشخیص لحظهای طراحی شده است.
جلوگیری از ثبت پشت سرهم یک پلاک
وقتی خودرو برای چند ثانیه مقابل دوربین قرار دارد، پلاک آن ممکن است بارها شناسایی شود.
برای جلوگیری از ایجاد رویدادهای تکراری، در 3MA VisionPark پارامتر Duplicate Hold در نظر گرفته شده است.
با این تنظیم میتوان مشخص کرد پس از تأیید یک پلاک، همان پلاک برای مدت مشخص دوباره بهعنوان یک تردد جدید ثبت نشود.
نمایش رویدادهای تأییدشده
نرمافزار دارای بخش مخصوص رویدادهای تأییدشده است.
پلاکهایی که مراحل تشخیص و تأیید را طی کردهاند در جدول رویدادها نمایش داده میشوند و جدیدترین رویدادها در دسترس اپراتور قرار میگیرند.
در ساختار ورود و خروج، جهت تردد نیز میتواند در کنار رویداد مشخص شود تا اپراتور بداند هر خودرو از کدام مسیر شناسایی شده است.
تعریف پلاک خودرو در سیستم
3MA VisionPark فقط برای خواندن پلاک طراحی نشده و بخش مدیریت خودرو نیز در نرمافزار در نظر گرفته شده است.
برای هر خودرو میتوان اطلاعاتی مانند موارد زیر را ثبت کرد:
- شماره پلاک
- نام مالک یا استفادهکننده
- طبقه
- واحد
- وضعیت خودرو
نام مالک از حروف فارسی پشتیبانی میکند و برای جلوگیری از ورود اطلاعات نامناسب، محدودیتهایی برای کاراکترهای ورودی در نظر گرفته شده است.
تعریف طبقه و واحد
برای استفاده در مجتمعهای مسکونی و اداری، هنگام تعریف خودرو امکان اختصاص اطلاعات طبقه و واحد وجود دارد.
در ساختار فعلی نرمافزار، طبقه و واحد از طریق فهرست انتخابی قابل تعیین هستند.
این قابلیت باعث میشود پلاک تنها یک شماره ناشناس نباشد و بتوان آن را به واحد مربوطه در ساختمان مرتبط کرد.
افزودن و حذف پلاک
اپراتور میتواند پلاک جدید را از طریق محیط نرمافزار به سیستم اضافه کند یا پلاک ثبتشده را حذف کند.
این قابلیت برای مدیریت خودروهای ساکنان، کارکنان یا کاربران مجاز پارکینگ مورد استفاده قرار میگیرد.
اطلاعات خودروها در پایگاه داده محلی نرمافزار نیز نگهداری میشود.
ارتباط با کنترلر 3MA-PARK
یکی از مهمترین تفاوتهای 3MA VisionPark با یک نرمافزار OCR عمومی، ارتباط آن با سیستم کنترل تردد 3MA-PARK است.
ارتباط بین کامپیوتر و کنترلر میتواند از طریق RS485 انجام شود.
در این ساختار پلاک شناساییشده به یک داده قابل استفاده توسط کنترلر تبدیل میشود و کنترلر میتواند بر اساس منطق تعریفشده در سیستم کنترل تردد، عملیات مربوط به خودرو را انجام دهد.
ارتباط RS485
برای اتصال کامپیوتر به کنترلر از مبدل USB به RS485 استفاده میشود.
ساختار ارتباط:
3MA VisionPark → USB → مبدل RS485 → کنترلر 3MA-PARK
RS485 برای محیطهای صنعتی و مسیرهای ارتباطی کنترل تجهیزات گزینه مناسبی است و باعث میشود بخش پردازش تصویر از بخش کنترل سختافزاری پارکینگ جدا باقی بماند.
فرمانهای کنترلی از نرمافزار
در بخش ارتباط با کنترلر، زیرساخت ارسال فرمانهای کنترلی نیز وجود دارد.
فرمانهای فعلی نرمافزار شامل مواردی مانند:
- باز کردن
- بستن
- توقف
- قفل
- باز کردن قفل
است.
به این ترتیب اپراتور علاوه بر مشاهده وضعیت پلاکها، امکان ارسال فرمانهای موردنیاز به کنترلر را نیز خواهد داشت.
گزارش ارتباط با کنترلر بدون نمایش پروتکل خام
در نسخه تجاری نرمافزار تلاش شده جزئیات فنی پروتکل ارتباطی در رابط کاربری اپراتور نمایش داده نشود.
در بخش گزارش ارتباط با کنترلر، اطلاعات کاربردی مانند شماره پلاک نمایش داده میشود و نیازی نیست کاربر عادی رشتههای خام پروتکل RS485 را مشاهده کند.
این موضوع محیط نرمافزار را برای نگهبان و مدیر ساختمان سادهتر میکند.

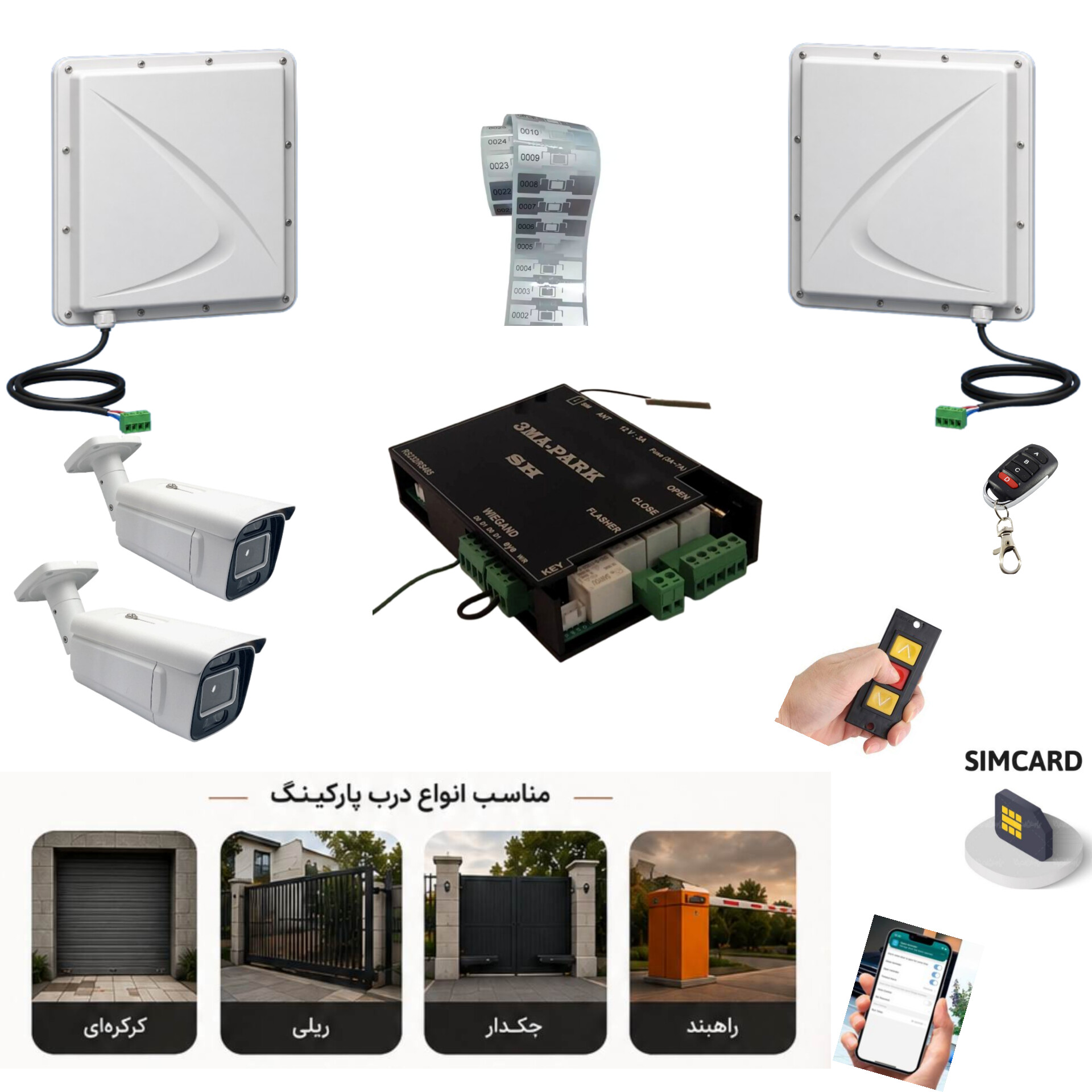

ترکیب پلاکخوان و UHF در یک سیستم
یکی از کاربردهای اصلی 3MA VisionPark، استفاده در کنار 3MA-PARK و سیستم UHF است.
در چنین پروژهای خودرو میتواند از طریق:
پلاک خودرو
و/یا
کارت، تگ یا لیبل UHF
شناسایی شود.
در نتیجه پلاکخوان لزوماً جایگزین UHF نیست و میتوان این دو فناوری را در یک سیستم کنترل تردد ترکیب کرد.
این معماری برای پروژههایی مناسب است که علاوه بر سرعت شناسایی UHF، به ثبت یا بررسی پلاک خودرو نیز نیاز دارند.
چرا سیستم هیبریدی UHF + پلاکخوان؟
UHF و پلاکخوان دو روش متفاوت برای شناسایی خودرو هستند.
در سیستم UHF، یک شناسه الکترونیکی روی خودرو قرار دارد و توسط ریدر UHF شناسایی میشود.
در پلاکخوان، شناسه اصلی همان پلاک خودرو است و نیازی به نصب تگ برای انجام تشخیص پلاک وجود ندارد.
ترکیب این دو روش امکان طراحی سیستمهای کنترل تردد منعطفتری را فراهم میکند.
برای مثال در یک پروژه میتوان خودروهای ساکنان را با UHF مدیریت کرد و همزمان پلاک خودرو را نیز توسط VisionPark تشخیص داد.
مناسب برای پارکینگ مجتمعهای مسکونی
امکان ثبت نام مالک، طبقه و واحد باعث شده 3MA VisionPark برای ساختمانها و مجتمعهای مسکونی کاربرد مناسبی داشته باشد.
مدیر یا اپراتور میتواند خودرو را به اطلاعات واحد مرتبط کند و هنگام مشاهده رویداد، تشخیص دهد پلاک مربوط به کدام کاربر است.
مناسب برای پارکینگهای اداری و سازمانی
در مجموعههای اداری نیز میتوان پلاک خودروهای مجاز را در سیستم تعریف کرد و از دوربینهای ورودی و خروجی برای شناسایی تردد استفاده کرد.
ساختار محلی پردازش تصویر نیز باعث میشود سیستم برای عملکرد اصلی پلاکخوان وابسته به ارسال تصاویر خودروها به سرویسهای اینترنتی نباشد.
مناسب برای کارخانه و مجموعههای صنعتی
ارتباط RS485 با کنترلر، امکان استفاده از دوربین IP و قابلیت پردازش محلی باعث میشود ساختار VisionPark برای پروژههای صنعتی نیز قابل استفاده باشد.
با توجه به شرایط هر پروژه میتوان دوربینها، کامپیوتر پردازش و کنترلر را در نقاط مناسب نصب کرد و ارتباط میان آنها را از طریق شبکه و RS485 برقرار کرد.
رابط کاربری فارسی
محیط نرمافزار برای استفاده در پروژههای داخلی و اپراتور فارسیزبان طراحی شده است.
بخشهای اصلی نرمافزار شامل:
- پلاکخوان زنده
- تنظیمات دوربین
- مدیریت خودروها
- رویدادهای تأییدشده
- ارتباط با کنترلر
- تنظیمات پردازش تصویر
است.
هدف از طراحی رابط کاربری این است که تنظیمات فنی موردنیاز نصاب در دسترس باشد، اما جزئیات غیرضروری پروتکلها در صفحه اصلی اپراتور نمایش داده نشود.
قابلیت تنظیم برای شرایط هر پروژه
شرایط تصویربرداری در همه پارکینگها یکسان نیست.
فاصله دوربین، زاویه پلاک، سرعت خودرو، نور روز و شب، قدرت کامپیوتر و ابعاد تصویر میتوانند روی نتیجه نهایی تأثیر داشته باشند.
به همین دلیل پارامترهای مهم پردازش در VisionPark قابل تنظیم هستند؛ از جمله:
- Confidence
- Image Size
- فاصله پردازش فریمها
- Voting Window
- Minimum Votes
- Duplicate Hold
- محدوده ROI
- تنظیمات اتصال دوربین
این تنظیمات به نصاب اجازه میدهد سیستم را متناسب با شرایط واقعی پروژه تنظیم کند.
معماری پیشنهادی 3MA VisionPark
یک سیستم کامل دوطرفه میتواند به شکل زیر اجرا شود:
دوربین پلاکخوان ورود ↓
سوئیچ PoE ↓
کامپیوتر 3MA VisionPark ↓
USB / RS485 ↓
کنترلر 3MA-PARK ↓
درب، راهبند، کرکره یا سیستم کنترل ورودی
و در سمت دیگر:
دوربین پلاکخوان خروج ↓
همان سوئیچ PoE ↓
همان کامپیوتر 3MA VisionPark
بنابراین برای دو دوربین نیازی به دو کامپیوتر جداگانه نیست و هر دو دوربین میتوانند از طریق شبکه به یک سیستم پردازش متصل شوند.
مشخصات دوربین پیشنهادی
برای اجرای سیستم، دوربین باید متناسب با شرایط واقعی محل انتخاب شود.
در نمونه توسعه و تست 3MA VisionPark از دوربین شبکه 4 مگاپیکسلی با لنز وریفوکال موتورایز استفاده شده است.
وجود لنز قابل تنظیم اهمیت زیادی دارد، زیرا نصاب میتواند کادر تصویر را متناسب با محل عبور خودرو تنظیم کند.
همچنین استفاده از دوربین PoE باعث میشود برق و شبکه دوربین از طریق یک کابل شبکه تأمین شود.
برد واقعی تشخیص پلاک یک عدد ثابت برای همه پروژهها نیست و به لنز، فاصله، زاویه پلاک، نور محیط، سرعت خودرو و تنظیمات دوربین وابسته است؛ بنابراین محل نصب باید متناسب با پروژه طراحی و تنظیم شود.
سیستم بدون نیاز به NVR برای عملکرد اصلی پلاکخوان
در ساختار اصلی VisionPark، نرمافزار تصویر RTSP دوربین IP را مستقیماً دریافت میکند.
بنابراین برای عملکرد اصلی تشخیص پلاک الزام فنی به قرار دادن NVR بین دوربین و نرمافزار وجود ندارد.
در پروژههایی که ضبط دائمی تصاویر مداربسته نیز موردنیاز است، تجهیزات ضبط میتوانند بر اساس طراحی سیستم نظارتی پروژه بهصورت جداگانه اضافه شوند.
مزایای 3MA VisionPark
مهمترین ویژگیهای سیستم را میتوان به این صورت جمعبندی کرد:
- تشخیص پلاک خودرو
- پشتیبانی از پلاک فارسی
- تشخیص خودکار محدوده پلاک
- پردازش OCR محلی
- دریافت مستقیم تصویر دوربین IP
- پشتیبانی از RTSP
- امکان استفاده از دو دوربین مستقل ورود و خروج
- تعریف ROI
- تنظیم Confidence
- تنظیم Image Size
- تنظیم نرخ پردازش فریمها
- سیستم Voting برای تأیید پلاک
- جلوگیری از ثبت تکراری پلاک
- نمایش رویدادهای تأییدشده
- مدیریت خودروها
- ثبت نام مالک
- ثبت طبقه و واحد
- افزودن و حذف پلاک
- پایگاه داده محلی
- ارتباط RS485 با 3MA-PARK
- امکان ارسال فرمانهای کنترلی
- رابط کاربری فارسی
- قابلیت استفاده در کنار سیستم UHF
- مناسب برای کنترل تردد هیبریدی UHF + پلاکخوان
- عدم نیاز به سرویس OCR ابری برای پردازش روزمره
- امکان استفاده از یک کامپیوتر برای دوربین ورود و خروج
متعلقات بسته 3MA VisionPark
برای اینکه خریدار دقیقاً بداند چه تجهیزاتی دریافت میکند، پیشنهاد میشود محصول در دو پکیج عرضه شود.
بسته اصلی 3MA VisionPark
محتویات بسته اصلی:
- ۱ عدد کنترلر 3MA-PARK سازگار با VisionPark
- نرمافزار 3MA VisionPark
- لایسنس نرمافزار
- ۱ عدد مبدل USB به RS485
- کابل و متعلقات ارتباط کنترلر
- راهنمای نصب و راهاندازی
- خدمات تنظیم اولیه نرمافزار

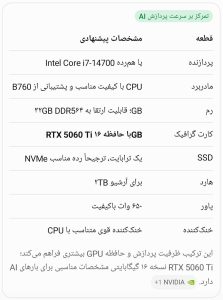

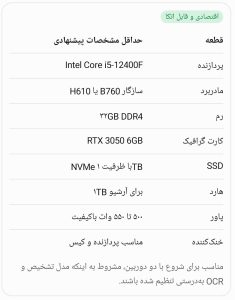

دوربین، سوئیچ PoE و کامپیوتر در این بسته میتوانند بهصورت انتخابی ارائه شوند تا مشتری در صورت داشتن تجهیزات مناسب مجبور به خرید مجدد آنها نباشد.

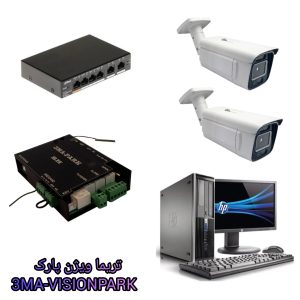

پکیج کامل دو دوربینه 3MA VisionPark
برای پروژهای که سیستم کامل ورود و خروج را از ابتدا تهیه میکند، پکیج کامل میتواند شامل موارد زیر باشد:
- ۱ عدد کنترلر 3MA-PARK سازگار با VisionPark
- ۱ نسخه نرمافزار و لایسنس 3MA VisionPark
- ۲ عدد دوربین IP مناسب پلاکخوان
- ۱ عدد سوئیچ PoE حداقل 4 پورت
- ۱ عدد مبدل USB به RS485
- کابل و کانکتور ارتباط با کنترلر
- متعلقات نصب دوربین
- راهنمای نصب و تنظیم سیستم
- تنظیم اولیه دوربینهای ورود و خروج
- تنظیم اولیه نرمافزار پلاکخوان
کابل CAT6 به دلیل متفاوت بودن متراژ موردنیاز در هر پروژه بهتر است بر اساس متراژ محل نصب محاسبه و جداگانه ارائه شود.
تجهیزات قابل سفارش
بر اساس نیاز پروژه میتوان تجهیزات زیر را نیز در کنار سیستم سفارش داد:
- تگ و لیبل UHF خودرو
- کارت UHF
- آنتن و ریدر UHF برد بلند
- تجهیزات شبکه
- کابل CAT6
- تجهیزات PoE
- تجهیزات نصب دوربین
- کامپیوتر یا Mini PC مناسب پردازش
- تجهیزات کنترل درب و راهبند
3MA VisionPark؛ از تشخیص تصویر تا کنترل تردد
3MA VisionPark صرفاً یک نرمافزار نمایش شماره پلاک نیست.
این سیستم با هدف قرار گرفتن در زنجیره کامل کنترل تردد خودرو طراحی شده است؛ یعنی از دریافت تصویر دوربین و تشخیص پلاک شروع میشود و تا مدیریت خودرو، ثبت اطلاعات مالک، تعیین ورود یا خروج و ارتباط با کنترلر 3MA-PARK ادامه پیدا میکند.
در پروژههایی که از UHF نیز استفاده میشود، VisionPark میتواند بخش پلاکخوان سیستم هیبریدی UHF + تشخیص پلاک را تشکیل دهد.
به این ترتیب میتوان بر اساس نیاز هر پروژه از UHF، پلاک خودرو یا ترکیب هر دو برای ایجاد یک سیستم کنترل تردد هوشمند و قابل توسعه استفاده کرد.
انتخاب دوربین یا UHF برای هر مسیر؛ متناسب با شرایط واقعی پروژه
یکی از ویژگیهای مهم 3MA VisionPark، انعطافپذیری در انتخاب روش شناسایی خودرو برای مسیر ورود و خروج است.
در همه پارکینگها الزاماً استفاده از دو دوربین پلاکخوان بهترین انتخاب نیست. شرایط محل نصب، میزان امنیت موردنیاز، فاصله خودرو، نور محیط، وضعیت ورودی و خروجی، شرایط آبوهوایی و حتی محل مناسب برای نصب تجهیزات میتواند تعیین کند که در هر سمت از پلاکخوان، RFID UHF برد بلند یا ترکیبی از این دو استفاده شود.
به همین دلیل 3MA VisionPark و 3MA-PARK را میتوان با چند معماری مختلف اجرا کرد.
حالت اول: دوربین پلاکخوان در هر دو مسیر
در این حالت:
ورود → دوربین پلاکخوان
خروج → دوربین پلاکخوان
شماره پلاک خودرو در هر دو مسیر توسط سیستم VisionPark تشخیص داده میشود.
این ساختار برای پروژههایی مناسب است که ثبت و شناسایی پلاک در ورود و خروج اهمیت بالایی دارد یا مدیر مجموعه میخواهد خودرو در هر دو مسیر بر اساس پلاک شناسایی شود.
حالت دوم: RFID UHF در هر دو مسیر
در این ساختار:
ورود → ریدر و آنتن UHF برد بلند
خروج → ریدر و آنتن UHF برد بلند
خودروهای مجاز با استفاده از کارت، تگ یا لیبل RFID UHF شناسایی میشوند و برای عملکرد اصلی سیستم نیازی به پردازش تصویر پلاک وجود ندارد.
این روش میتواند در پروژههایی مناسب باشد که خودروها از قبل تعریف شدهاند و هدف اصلی، شناسایی سریع خودروهای مجاز از فاصله مناسب است.
حالت سوم: پلاکخوان در ورود + UHF در خروج
در این حالت:
ورود → دوربین پلاکخوان
خروج → ریدر UHF برد بلند
این ترکیب زمانی کاربردی است که کنترل یا ثبت دقیقتر خودرو در ورودی اهمیت بیشتری داشته باشد، اما در مسیر خروج بتوان خودروهای تعریفشده را با UHF شناسایی کرد.
برای مثال ممکن است موقعیت ورودی برای تصویربرداری پلاک بسیار مناسب باشد، در حالی که در خروج محل مناسبتری برای نصب آنتن UHF وجود داشته باشد.
حالت چهارم: UHF در ورود + پلاکخوان در خروج
ساختار میتواند برعکس نیز اجرا شود:
ورود → ریدر UHF برد بلند
خروج → دوربین پلاکخوان
در این حالت خودروهای مجاز هنگام ورود بهسرعت توسط تگ یا لیبل UHF شناسایی میشوند و در خروج، پلاک خودرو توسط VisionPark خوانده میشود.
انتخاب این ساختار میتواند بر اساس سیاست امنیتی مجموعه یا شرایط فیزیکی ورودی و خروجی انجام شود.
حتی امکان استفاده ترکیبی از UHF و پلاک در یک مسیر
در پروژههایی که سطح کنترل بالاتری موردنیاز است، محدودیتی وجود ندارد که هر مسیر فقط یک روش شناسایی داشته باشد.
برای مثال در ورودی میتوان همزمان از:
دوربین پلاکخوان + ریدر UHF
استفاده کرد.
در چنین ساختاری تگ UHF و پلاک، دو شناسه مستقل برای خودرو در اختیار سیستم قرار میدهند.
این معماری میتواند برای پروژههایی که نیاز به تطبیق هویت خودرو با تگ نصبشده روی آن دارند مورد استفاده قرار گیرد.
برای مثال سیستم میتواند بررسی کند که تگ شناساییشده متعلق به همان خودرویی است که پلاک آن توسط دوربین تشخیص داده شده است.
به این ترتیب در طراحیهای امنیتی پیشرفتهتر میتوان از ترکیب دو فناوری بهجای اتکا به تنها یک روش شناسایی استفاده کرد.
انتخاب معماری بر اساس شرایط محل نصب
نوع تجهیزات بهتر است پس از بررسی محل پروژه مشخص شود و الزاماً یک نسخه ثابت برای تمام پارکینگها مناسب نیست.
شرایط نصب دوربین
برای عملکرد مناسب پلاکخوان باید امکان دریافت تصویر مناسب از پلاک وجود داشته باشد.
مواردی مانند:
- زاویه قرارگیری خودرو نسبت به دوربین
- فاصله دوربین تا محل عبور خودرو
- ارتفاع نصب
- عرض مسیر
- سرعت عبور خودرو
- نور مستقیم خورشید
- نور چراغ خودرو
- روشنایی شب
- محل توقف یا کاهش سرعت خودرو
- امکان کابلکشی شبکه
در انتخاب محل و نوع دوربین مؤثر هستند.
اگر یک سمت پارکینگ شرایط تصویربرداری مناسبی نداشته باشد، لزوماً نباید برای آن مسیر نیز دوربین پلاکخوان نصب شود و میتوان از UHF استفاده کرد.
شرایط نصب ریدر UHF
عملکرد RFID UHF نیز به شرایط نصب وابسته است.
مواردی مانند:
- فاصله موردنیاز برای شناسایی
- محل نصب آنتن
- زاویه آنتن نسبت به خودرو
- محل نصب لیبل یا تگ روی خودرو
- وجود سطوح فلزی در اطراف آنتن
- عرض مسیر
- احتمال دریافت تگ خودرو در مسیر مجاور
- قدرت و محدوده پوشش آنتن
باید هنگام طراحی پروژه بررسی شوند.
بنابراین همانطور که دوربین نیاز به جانمایی صحیح دارد، آنتن UHF نیز باید متناسب با مسیر حرکت خودرو تنظیم شود.
شرایط آبوهوایی؛ عامل مهم در انتخاب روش شناسایی
شرایط محیطی پروژه نیز میتواند در انتخاب بین دوربین و UHF تأثیرگذار باشد.
در محیطهای بیرونی باید مواردی مانند:
باران، برف، مه، گردوغبار، تابش شدید خورشید، تغییرات نور، گرمای زیاد و سرمای محیط
در نظر گرفته شوند.
پلاکخوان وابسته به کیفیت تصویر است؛ بنابراین هر عاملی که وضوح پلاک یا نور تصویر را تحت تأثیر قرار دهد میتواند روی کیفیت تشخیص اثر بگذارد.
در مقابل، RFID UHF برای شناسایی به خواندن تصویر پلاک وابسته نیست و در بعضی شرایط محیطی میتواند گزینه مناسبتری باشد.
البته UHF نیز شرایط نصب مخصوص خود را دارد و وجود فلزات، نحوه قرارگیری تگ، زاویه آنتن و محیط RF میتواند روی عملکرد آن تأثیر بگذارد.
بنابراین نمیتوان بهصورت کلی گفت که دوربین یا UHF همیشه انتخاب بهتری است؛ انتخاب صحیح به شرایط همان پروژه بستگی دارد.
امنیت؛ یک روش یا شناسایی دو مرحلهای
سطح امنیت موردنیاز نیز میتواند معماری سیستم را تعیین کند.
برای یک پارکینگ مسکونی معمولی ممکن است استفاده از UHF بهتنهایی یا پلاکخوان بهتنهایی پاسخگوی نیاز پروژه باشد.
اما در مجموعههایی که کنترل دقیقتر خودرو اهمیت دارد، میتوان از:
UHF + پلاکخوان
بهصورت همزمان استفاده کرد.
در این حالت امکان طراحی منطقهایی مانند موارد زیر وجود دارد:
پلاک مجاز باشد → اجازه تردد
یا:
تگ UHF مجاز باشد → اجازه تردد
و در طراحی امنیتی بالاتر:
تگ UHF مجاز + پلاک صحیح → اجازه تردد
در روش آخر، صرفاً همراه داشتن یک تگ مجاز کافی نیست؛ سیستم میتواند تگ را با خودروی مورد انتظار تطبیق دهد.
3MA VisionPark یک معماری ثابت به پروژه تحمیل نمیکند
یکی از تفاوتهای مهم در طراحی 3MA VisionPark این است که تجهیزات شناسایی خودرو بر اساس شرایط واقعی پروژه انتخاب میشوند.
بنابراین یک پروژه میتواند به یکی از شکلهای زیر اجرا شود:
- دوربین ورود + دوربین خروج
- UHF ورود + UHF خروج
- دوربین ورود + UHF خروج
- UHF ورود + دوربین خروج
- دوربین + UHF در ورودی
- دوربین + UHF در خروجی
- دوربین + UHF در هر دو مسیر
به این ترتیب نصاب یا طراح سیستم میتواند بر اساس شرایط فیزیکی محل، امنیت موردنیاز، شرایط آبوهوایی، بودجه و نوع کاربری پارکینگ مناسبترین ترکیب را انتخاب کند.
در واقع در 3MA VisionPark، هدف وابسته کردن پروژه به یک فناوری خاص نیست؛ بلکه پلاکخوان و RFID UHF دو ابزار شناسایی خودرو هستند که میتوان آنها را مستقل یا در کنار یکدیگر به کار گرفت.
